उत्तरी चीन में एक विनिर्माण संयंत्र को प्रत्येक गेट पर गार्ड तैनात किए बिना घुसपैठ, चढ़ाई और टेलगेटिंग के खिलाफ अपने परिधि पैदल यात्री पहुंच को लॉक करने की आवश्यकता थी।अर्ध-स्वचालित पूर्ण ऊंचाई टर्नकिल्सअपने मुख्य कर्मचारी प्रवेश द्वार और अपने प्रतिबंधित कार्यशाला गलियारे पर। सेवा में वर्षों के लिए, इकाइयां बिना किसी विफलता के लगातार चलती हैं।
ग्राहक पृष्ठभूमि
स्थानःउत्तरी चीन ️ ठंडी सर्दियां, धूल, मौसम के अनुसार तापमान में भारी उतार-चढ़ाव
क्षेत्र:विनिर्माण/औद्योगिक संयंत्र
पहुँच बिंदुःकर्मचारी का मुख्य प्रवेश द्वार और एक प्रतिबंधित कार्यशाला गलियारा
सुरक्षा आवश्यकताःविरोधी चढ़ाई, उच्च सुरक्षा पैदल यात्री नियंत्रण, सख्त विरोधी tailgating
ऑपरेटिंग पैटर्नःप्रति दिन दो शिफ्ट, ठेकेदार और आगंतुक यातायात
सुरक्षा की समस्या
यह संयंत्र एक खुले औद्योगिक क्षेत्र में स्थित है जहां परिधि बाड़ लगाने के लिए पर्याप्त नहीं था।
चढ़ाई और कूदना।कमर के ऊंचे फ्लैप या तिपाई की बाधाओं पर सेकंड में कदम रखा जा सकता है; पौधे को एक ऐसी बाधा की आवश्यकता थी जो इतनी ऊंची हो कि चढ़ाई व्यावहारिक न हो।
Tailgating और piggybacking।एक अधिकृत कार्ड पर दो लोगों को पास करना शिफ्ट में बदलाव के दौरान रूटीन था और एक लेखा परीक्षक के लिए अस्वीकार्य था।
रिवर्स रोटेशन.एक बार रोटर के अंदर आ जाने के बाद, हाथों को पीछे धकेला जा सकता था ताकि दूसरे व्यक्ति को अंदर से गुजरने दिया जा सके।
वितरित समाधान और तकनीकी विनिर्देश
पैरामीटर
विनिर्देश
सुरक्षा लाभ
उत्पाद का प्रकार
अर्ध-स्वचालित पूर्ण ऊंचाई टर्नस्टाइल
पूरी ऊंचाई के पिंजरे के घेरों के ब्लॉक चढ़ाई और वॉल्टिंग
आयाम
L2400 × W1350 × H2200 मिमी
2200 मिमी की कुल ऊंचाई किसी घुसपैठिए के लिए कोई पकड़ या पैर नहीं छोड़ती है
रोटर विन्यास
120° रोटर, तीन हाथ
एक व्यक्ति प्रति 120° घूर्णन ✓ कक्ष में एक समय में एक व्यक्ति को प्रवेश दिया जाता है
रिवर्स विरोधी कार्य
60° विरोधी-बदलाव लॉक
पारगमन के मध्य में हथियारों को पीछे नहीं धकेलया जा सकता है; पिग्गीबैक मार्ग को हटा देता है
टेलगेटिंग नियंत्रण
एकल-प्रवेश कक्ष तर्क
प्रत्येक अधिकृत कार्ड एक व्यक्ति के लिए एक रोटेशन देता है
तंत्र
पीला जस्ती गति इकट्ठा
जस्ता कोटिंग धूल-भारी परिस्थितियों में जंग और घर्षण का प्रतिरोध करती है
ऑपरेशन मोड
अर्ध-स्वचालित (मैनुअल धक्का, मंद वापसी)
निरंतर साइकिल चलाने से मोटर का कोई पहनावा नहीं; उच्च मात्रा में शिफ्ट यातायात के लिए सुरक्षित
सेवा रिकॉर्ड
५८ वर्ष, कोई विफलता रिपोर्ट नहीं
बहुवर्षीय क्षेत्र संचालन के बाद ग्राहक द्वारा सत्यापित
अर्ध-स्वचालित पूर्ण ऊंचाई का सही विकल्प
मोटर चालित पूर्ण ऊंचाई वाली इकाइयां तेज होती हैं, लेकिन दिन में दो भारी शिफ्ट परिवर्तनों में मोटर पहनने के लिए सबसे अधिक उजागर हिस्सा है, और शिफ्ट हस्तांतरण पर एक मृत गेट एक परिचालन संकट है।अर्ध-स्वचालितइकाई जोखिम को समाप्त करती हैः उपयोगकर्ता रोटर को धक्का देता है और एक मंद तंत्र इसे घर वापस लाता है। कोई ड्राइव मोटरसाइकिल सैकड़ों बार एक दिन, कोई नियंत्रक विफलता नहीं,और कोई बिजली की विफलता है कि कक्ष में किसी को फंस सकता है.
कैसे काम करता है एंटी-क्लाइम्बिंग और एंटी-टाइलगेटिंग डिज़ाइन
विरोधी चढ़ाई.2200 मिमी ऊंचाई के साथ संलग्न साइड पैनलों और 1350 मिमी चौड़े पिंजरे के साथ, संरचना में कोई पकड़ बिंदु नहीं है। रोटर हथियार कमर की ऊंचाई से काफी ऊपर हैं,इसलिए कोई भी ऊपर से लेवर या हाथ और फ्रेम के बीच निचोड़ नहीं कर सकते.
120° रोटर, प्रति रोटेशन एक व्यक्ति।तीन-बांह वाले रोटर कक्ष को तीन 120° सेक्टरों में विभाजित करते हैं। एक सेक्टर के माध्यम से आगे बढ़ते हुए, ज्यामिति स्वयं सॉफ्टवेयर से स्वतंत्र एक-व्यक्ति प्रविष्टि को लागू करती है।
60° एंटी-रिवर्स लॉक।एक बार रोटर घर के पास 60° आगे बढ़ जाता है, तो एक यांत्रिक ताला लगा जाता है और हथियारों को पीछे की ओर नहीं चलाया जा सकता है। एक कार्ड धारक का अनुसरण करने वाले टेलगेटर के पास कोई रास्ता नहीं है;दूसरा व्यक्ति शारीरिक रूप से बाहर रखा गया है.
उत्तरी चीन की जलवायु में स्थायित्व
शून्य से नीचे की सर्दियों, हवा से बहने वाले चट्टान और भारी गर्मी की धूल बाहरी हार्डवेयर पर कठिन हैं। गैल्वनाइज्ड पीले तंत्र को ठीक उसी के लिए चुना गया थाःजस्ता की परत आधार इस्पात से पहले खुद को बलिदान करती है, ताकि रोटर असर सतह और लॉक पालों जंग और घर्षण से मुक्त रहें।अर्ध-स्वचालित वास्तुकला के साथ पहनने वाले घटकों की संख्या कम होती है, इसलिए मूल तंत्र पर 5 से 8 साल की विफलता मुक्त सेवा.
परिणाम और ग्राहक प्रतिक्रिया
मुख्य प्रवेश द्वार पर नए पूर्ण ऊंचाई वाले टर्नस्टाइलों ने गार्ड स्टाफ की संख्या को जोड़ने के बिना पीक शिफ्ट परिवर्तन में एक कार्ड-एक व्यक्ति नियम को बहाल किया। कार्यशाला गलियारा अब वास्तव में प्रतिबंधित हैःकोई चढ़ाई मार्ग मौजूद नहीं है, और 60 डिग्री एंटी-रिवर्स लॉक ने पगबीक गैप को बंद कर दिया था जिसे ऑडिट टीम ने चिह्नित किया था। रखरखाव लॉग में 5 ¢ 8 वर्षों की सेवा में कोई विफलता नहीं दिखाई गई है।
निष्कर्ष
यह उत्तरी चीन का कारखाना परियोजना दिखाता है कि क्योंपूर्ण ऊंचाई टर्नस्टाइलजहां भी वास्तविक एंटी-क्लिप और एंटी-टेलगेटिंग प्रदर्शन की आवश्यकता होती है, वहां संदर्भ समाधान बना रहता है। एक 2200 मिमी का आवरण, 120 डिग्री एकल-व्यक्ति रोटर,एक 60 डिग्री विरोधी उलट लॉक और एक पहनने के प्रतिरोधी जस्ती तंत्र एक साथ एक यांत्रिक गारंटी के रूप में काम करते हैं, और अर्ध-स्वचालित संचालन मोटर को विश्वसनीयता समीकरण से पूरी तरह से बाहर कर देता है।
चीन के ग्वांगडोंग प्रांत के एक सार्वजनिक विश्वविद्यालय में, परिसर प्रबंधन टीम ने तीन उच्च-यातायात वाले पैदल यात्री बिंदुओं पर पुराने प्रवेश द्वारों को बदल दिया — मुख्य पुस्तकालय प्रवेश द्वार, शिक्षण-भवन लॉबी और छात्रावास क्षेत्र — एक बैंक के साथब्रशलेस फ्लैप बैरियर टर्नस्टाइल। परिसर में 20,000 से अधिक छात्र और कर्मचारी रहते हैं, और पिछले द्वार सुबह 7:40-8:20 बजे की भीड़ को बिल्कुल भी नहीं संभाल सकते थे। एक प्रतिस्पर्धी निविदा के बाद, विश्वविद्यालय ने एक ब्रशलेस, आर्थिक रूप से मूल्यवान फ्लैप बैरियर कॉन्फ़िगरेशन का चयन किया, जिसने पूंजी बजट से अधिक हुए बिना मापने योग्य थ्रूपुट लाभ प्रदान किया।
ग्राहक पृष्ठभूमि
स्थान: ग्वांगडोंग प्रांत, चीन (आर्द्र उपोष्णकटिबंधीय जलवायु, उच्च पैदल यातायात)
क्षेत्र: उच्च शिक्षा — सार्वजनिक विश्वविद्यालय परिसर
सेवा की गई जनसंख्या: 20,000+ छात्र, संकाय और परिसर कर्मचारी
अपग्रेड किए गए एक्सेस पॉइंट: पुस्तकालय प्रवेश द्वार, शिक्षण-भवन लॉबी, छात्रावास क्षेत्र
एक्सेस क्रेडेंशियल: परिसर स्मार्ट कार्ड / क्यूआर कोड / चेहरा पहचान एकीकरण
विश्वविद्यालय द्वारा सामना की जाने वाली चुनौतियाँ
पीक घंटों में कतार का निर्माण। विरासत स्विंग गेट प्रति मिनट लगभग 15-18 व्यक्ति संभालते थे; हर सुबह कतारें परिसर प्लाजा में 40-60 मीटर तक पीछे चली जाती थीं।
उच्च रखरखाव लागत। ब्रश वाले मोटरों को ग्वांगडोंग की आर्द्र जलवायु में बार-बार ब्रश बदलने की आवश्यकता होती थी, जिससे आवर्ती श्रम और डाउनटाइम उत्पन्न होता था।
सुरक्षा चिंताएँ। छाते, लैपटॉप और बैकपैक लेकर चलने वाले छात्र अक्सर हिलने वाले पंखों से टकराते थे; पुरानी इकाइयों में कोई प्रभावी रिबाउंड सुरक्षा नहीं थी।
बजट अनुशासन। एक सार्वजनिक संस्थान के रूप में, विश्वविद्यालय को पांच साल की सेवा जीवन में कम कुल स्वामित्व लागत के साथ एक किफायती समाधान की आवश्यकता थी।
तंग स्थापना विंडो। कार्य आठ सप्ताह की गर्मी की छुट्टी के दौरान पूरा किया जाना था।
प्रदान किया गया समाधान और तकनीकी विनिर्देश
चुना गया मॉडल पारदर्शी ऐक्रेलिक पंखों वाला एक सिंगल-लेन ब्रशलेस फ्लैप बैरियर टर्नस्टाइल है, जो नीचे दिखाए गए कॉम्पैक्ट फुटप्रिंट में आपूर्ति की गई है।
पैरामीटर
विनिर्देश
परियोजना लाभ
आयाम
L1500 × W280 × H990 मिमी
कॉम्पैक्ट 280 मिमी कैबिनेट चौड़ाई गलियारे की जगह को संरक्षित करती है जबकि 1500 मिमी की लंबाई पूर्ण-लंबाई वाले पंख की यात्रा को समायोजित करती है
ड्राइव सिस्टम
ब्रशलेस डीसी मोटर
कोई कार्बन ब्रश घिसाव नहीं, रखरखाव-मुक्त संचालन, कम शोर और बहुत लंबी सेवा जीवन
नियंत्रण बोर्ड
ब्रशलेस मोटर नियंत्रक बोर्ड
सटीक स्थिति प्रतिक्रिया, सुचारू त्वरण रैंप, स्टार्टअप पर स्व-निदान
बैरियर पंख
पारदर्शी ऐक्रेलिक
सुरक्षा कर्मचारियों के लिए पूर्ण दृश्यता, आधुनिक रूप, प्रभाव-प्रतिरोधी और साफ करने में आसान
थ्रूपुट
25-30 व्यक्ति प्रति मिनट
बदले गए द्वारों की तुलना में लगभग 60% अधिक पीक प्रवाह
टकराव संरक्षण
यांत्रिक एंटी-कोलिजन + बल-प्रतिरोध एंटी-कोलिजन (दोहरी सुरक्षा)
पंख प्रभाव पर अवशोषित और वापस उछलते हैं; चोट या क्षति होने से पहले मोटर टॉर्क सीमित हो जाता है
पोजिशनिंग
किफायती उच्च-मात्रा विन्यास
निविदा मूल्यांकन में प्रति लेन सर्वोत्तम लागत-अनुपात
हैंडओवर के बाद प्रदर्शन डेटा
मीट्रिक
अपग्रेड से पहले
अपग्रेड के बाद
प्रति लेन सत्यापित थ्रूपुट
15-18 व्यक्ति/मिनट
25-30 व्यक्ति/मिनट
सुबह-पीक कतार की लंबाई
40-60 मीटर
10 मीटर से कम
मोटर ब्रश रखरखाव
हर 6 महीने में
आवश्यक नहीं (ब्रशलेस)
पंख-प्रभाव की घटनाएँ बताई गईं
आवर्ती साप्ताहिक
पहले सेमेस्टर में शून्य चोट की रिपोर्ट
स्थापना अवधि
—
8-सप्ताह की गर्मी की छुट्टी के भीतर पूरा हुआ
प्रैक्टिस में डुअल एंटी-कोलिजन डिज़ाइन कैसे काम करता है
दो स्वतंत्र परतें गेट लाइन पर छात्रों की रक्षा करती हैं:
यांत्रिक एंटी-कोलिजन। ऐक्रेलिक पंख एक स्प्रंग क्लच पर लगाया जाता है। जब कोई छात्र पंख को रगड़ता है या टकराता है, तो पंख रुकने के बजाय शारीरिक रूप से हट जाता है, फिर स्वचालित रूप से अपनी मूल स्थिति में लौट आता है। कोई मोटर स्टॉल नहीं, कोई टूटा हुआ पंख नहीं।
बल-प्रतिरोध एंटी-कोलिजन। ब्रशलेस नियंत्रक लगातार मोटर करंट की निगरानी करता है। यदि प्रतिरोध कॉन्फ़िगर किए गए थ्रेशोल्ड से अधिक हो जाता है — उदाहरण के लिए कोई व्यक्ति पंख पर झुकता है — ड्राइव तुरंत उलट जाता है और जारी हो जाता है, जिससे लागू बल चोट का कारण बनने वाले स्तर से काफी नीचे सीमित हो जाता है।
एक ऐसे परिसर के लिए जहाँ छात्र एक ही समय में छाते, ट्रॉली बैग और साइकिल के साथ कंधे से कंधा मिलाकर चलते हैं, यह संयोजन निविदा स्कोरिंग में निर्णायक कारक साबित हुआ।
ब्रशलेस कॉन्फ़िगरेशन क्यों चुना गया
ग्वांगडोंग की आर्द्र, नमक-युक्त हवा कुख्यात रूप से ब्रश वाले मोटरों पर कठोर होती है: कार्बन ब्रश जल्दी घिस जाते हैं और कम्यूटेटर खराब हो जाते हैं। ब्रशलेस मोटर और ब्रशलेस कंट्रोल बोर्ड पर जाकर, विश्वविद्यालय ने अपने पांच-वर्षीय बजट से सबसे बड़ी आवर्ती रखरखाव वस्तु को हटा दिया। समानांतर में, ब्रशलेस ड्राइव शांत चलता है — पुस्तकालय प्रवेश द्वार के लिए एक महत्वपूर्ण बिंदु — और पूरे पंख चक्र में अधिक सुसंगत टॉर्क प्रदान करता है, जो ठीक वही है जो 25-30 व्यक्ति प्रति मिनट की निरंतर मांग करता है।
परिणाम और ग्राहक प्रतिक्रिया
संचालन के पहले पूर्ण सेमेस्टर में, तीन अपग्रेड किए गए एक्सेस पॉइंट सुबह की भीड़ को बिना किसी कतार के प्रवेश प्लाजा से आगे बढ़े बिना संभाला। परिसर सुरक्षा ने शून्य पंख-प्रभाव चोटों की सूचना दी, और सुविधाओं की टीम ने पुष्टि की कि किसी मोटर रखरखाव की आवश्यकता नहीं थी। विश्वविद्यालय के परियोजना प्रमुख ने परिणाम को संक्षेप में प्रस्तुत किया: द्वार हैंकिफायती, टिकाऊ और तेज — ठीक वही तीन प्राथमिकताएँ जो निविदा की शुरुआत में निर्धारित की गई थीं।
निष्कर्ष
यह ग्वांगडोंग विश्वविद्यालय परियोजना दर्शाती है कि एक अच्छी तरह से निर्दिष्ट, आर्थिक रूप से स्थित ब्रशलेस फ्लैप बैरियर टर्नस्टाइल सार्वजनिक-संस्थान बजट पर एंटरप्राइज़-ग्रेड विश्वसनीयता प्रदान कर सकता है। कॉम्पैक्ट आयाम, पारदर्शी ऐक्रेलिक पंख, 25-30 व्यक्ति प्रति मिनट का सत्यापित थ्रूपुट और स्तरित यांत्रिक प्लस बल-प्रतिरोध एंटी-कोलिजन सुरक्षा मिलकर दुनिया भर में परिसर, कारखाने और कार्यालय-पार्क एक्सेस कंट्रोल परियोजनाओं के लिए एक दोहराने योग्य ब्लूप्रिंट बनाते हैं।
कार्यालय भवन की लॉबी किसी भी वाणिज्यिक संपत्ति में सबसे अधिक दिखाई देने वाले और तेजी से चलने वाले प्रवेश द्वारों में से एक है।इमारत के ब्रांड से मेल खाने के लिए पर्याप्त सुरुचिपूर्ण दिखें, और एक ही समय में अनधिकृत प्रवेश को बाहर रखें।यह मामला एक लॉबी एक्सेस प्रोजेक्ट के माध्यम से चलता है जो 8 जोड़ी अवरक्त पहचान और संयुक्त चेहरे की पहचान + क्यूआर कोड एक्सेस के साथ ब्रशलेस स्विंग बैरियर गेट के आसपास बनाया गया है.
परियोजना की पृष्ठभूमि
साइट एक आधुनिक कार्यालय भवन की मुख्य लॉबी थी। प्रबंधन को एक मार्ग-नियंत्रण समाधान की आवश्यकता थी जो पीक-आउट घंटे यातायात को संभालते हुए एक स्वच्छ, समकालीन इंटीरियर में मिश्रित हो।मुख्य आवश्यकताएं स्पष्ट थीं:
लॉबी डिजाइन के अनुरूप एक सुरुचिपूर्ण, न्यूनतम रूप
पीक घंटे के दौरान कर्मचारियों के लिए तेज और विश्वसनीय मार्ग
प्रवेश के दो तरीकेः चेहरे की पहचान और क्यूआर कोड
अनधिकृत प्रवेश को रोकने के लिए सटीक एंटी-टेलगेटिंग पता लगाने
निरंतर दैनिक संचालन के लिए कम शोर और लंबी सेवा जीवन

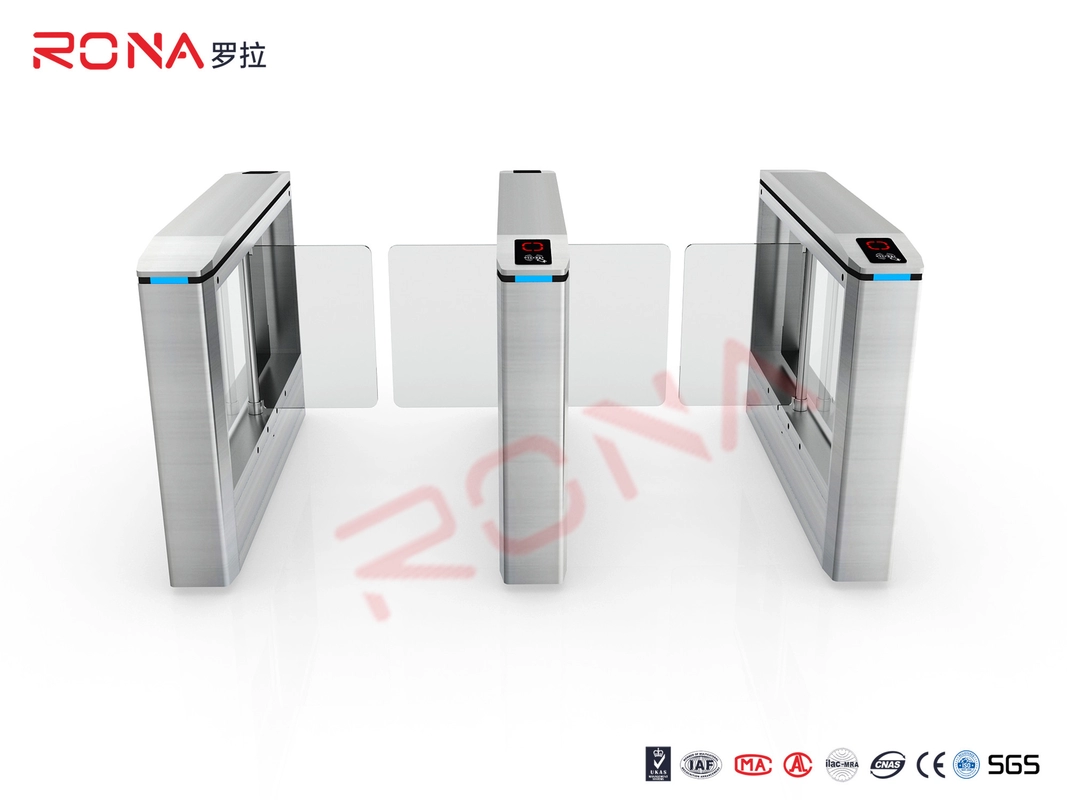

समाधान: ब्रशलेस स्विंग बैरियर गेट
चुना गया विन्यास लॉबी के प्रवेश द्वार पर स्थापित ब्रशलेस स्विंग बैरियर गेटों का एक सेट था। स्विंग बैरियर कार्यालय वातावरण के लिए उपयुक्त एक व्यापक, प्राकृतिक मार्ग प्रदान करते हैं,जबकि ब्रशलेस मोटर एक लॉबी में वास्तविक फायदे लाता है जो पूरे दिन चलता है: चिकनी और शांत संचालन, कम यांत्रिक पहनने, उच्च ऊर्जा दक्षता और उत्पाद के जीवनकाल के दौरान कम रखरखाव।सुव्यवस्थित कैबिनेट और साफ खत्म बिल्कुल सरल, क्लाइंट की आवश्यकता के रूप में सुरुचिपूर्ण देखो।
8-जोड़ी इन्फ्रारेड डिटेक्शन
प्रत्येक लेन में अवरक्त सेंसरों के आठ जोड़े लगाए गए थे। एक घने अवरक्त सरणी से पता लगाने की सटीकता में नाटकीय सुधार होता हैः यह एक व्यक्ति को बैग या ट्रॉली से अलग करता है,गति की दिशा का पता लगाता है, और एक कार्यालय लॉबी में एक महत्वपूर्ण सुरक्षा और सुरक्षा कार्य में tailgating को रोकता है जहां कर्मचारी और आगंतुक एक-दूसरे के पास से गुजरते हैं।यह घनी संवेदी भी गेट तेजी से और सुरक्षित के माध्यम से चलना बनाता है, क्योंकि दरवाजे मध्य मार्ग पर एक वैध उपयोगकर्ता पर बंद नहीं होगा।
चेहरे की पहचान + क्यूआर कोड एक्सेस
एक्सेस लेयर में चेहरे की पहचान करने वाले टर्मिनलों को क्यूआर कोड रीडर के साथ जोड़ा गया है, जिससे भवन में दो पूरक प्रवेश विधियां हैं। कर्मचारी चेहरे की पुष्टि के साथ हाथ मुक्त प्रवेश कर सकते हैं, जबकि आगंतुक,ठेकेदार और अस्थायी कर्मचारी आगंतुक प्रबंधन प्रणाली के माध्यम से जारी किए गए क्यूआर कोड का उपयोग करते हैं। यह संयोजन नियमित उपयोगकर्ताओं के लिए सुविधाजनक और मेहमानों के लिए नियंत्रित अनुभव रखता है,एक अलग गेट या मैनुअल चेकपॉइंट जोड़ने के बिना.
उत्पाद विन्यास सारांश
पद
विनिर्देश
उत्पाद का प्रकार
ब्रशलेस स्विंग बैरियर गेट
आवेदन
कार्यालय भवन का मुख्य लॉबी
अवरक्त पता लगाने
8 जोड़े प्रति लेन
अभिगम पद्धति
चेहरे की पहचान + क्यूआर कोड
समाप्त करना
सरल, सुरुचिपूर्ण डिजाइन
प्रमुख कार्य
एंटी-टेलगेटिंग, एंटी-कॉलिशन, मूक संचालन
परिणाम और लाभ
हाथ मुक्त चेहरे के उपयोग के साथ चिकनी पीक-घंटे थ्रूपुट
क्यूआर कोड के माध्यम से लचीला आगंतुक प्रबंधन
8 जोड़ी इन्फ्रारेड सेंसरिंग के कारण विश्वसनीय एंटी-टेलगेटिंग
पूरे दिन के काम के लिए उपयुक्त, शांत, कम रखरखाव वाले ब्रशलेस मोटर
एक स्वच्छ, आधुनिक प्रवेश द्वार जो भवन की ब्रांड छवि का पूरक है
निष्कर्ष
कार्यालय भवन के लॉबी के लिए, सही प्रवेश नियंत्रण समाधान उपस्थिति, गति, सुरक्षा और विश्वसनीयता को संतुलित करता है।8-जोड़ी इन्फ्रारेड डिटेक्शन और चेहरा + QR एक्सेस, यह परियोजना एक सुरुचिपूर्ण प्रवेश द्वार प्रदान करती है जो देखने में आसान है, उपयोग करने में आसान है और डिजाइन द्वारा सुरक्षित है ′′ समान वाणिज्यिक लॉबी परियोजनाओं के लिए एक व्यावहारिक संदर्भ।
